Воздуховод
Подготовка воздуховода (предварительный ввод данных)
Изменить длину воздуховода
Позволяет быстро изменить длину воздуховода с последующим смещением
всех присоединённых участков с учётом выбранного направления
При нажатии комбинации клавиш Ctrl+W - направление будет выбрано автоматически, в зависимости от того, к какому из концов воздуховода указатель мыши находится ближе
Изменить направление воздуховода
Позволяет направить воздуховод в противоположную сторону с последующим поворотом всех связанных участков или без такового
(Используется в основном после Импорта из файлов *.v32 для исправления неточностей выбора направления отводов)
Циклон
Позволяет обозначить место установки циклона для аспирационных систем
|
|
Установка осуществляется путём выбора одного сочленения воздуховодов, ввода потерь давления в циклоне и нажатия кнопки на соответствующей панели
(потери давления указываются в Паскалях)
Решётка
(Воздухоприёмо-раздаточное устройство)
Кнопка "Для всех" позволяет установить выбранное устройство на все незанятые
концевые участки с применением указанного расхода воздуха
Параметры Линий
(В случае отсутствия возможности настроить градиент - используется только одно окошко настройки цвета)
Параметры Текста

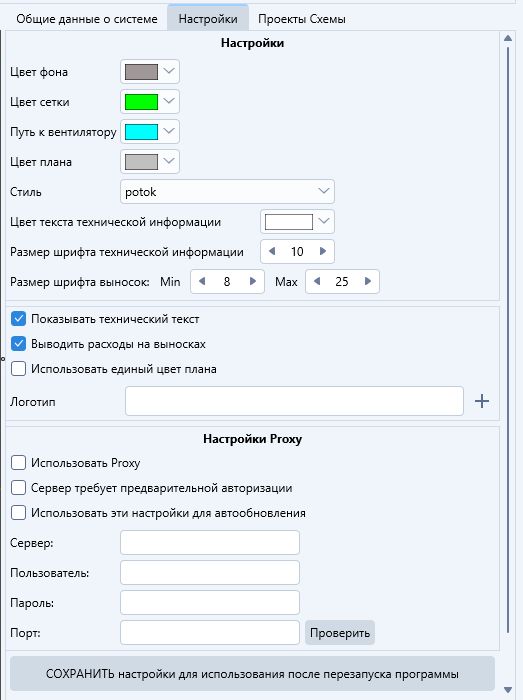

Глобальные настройки
