VSV - Расчет систем вентиляции

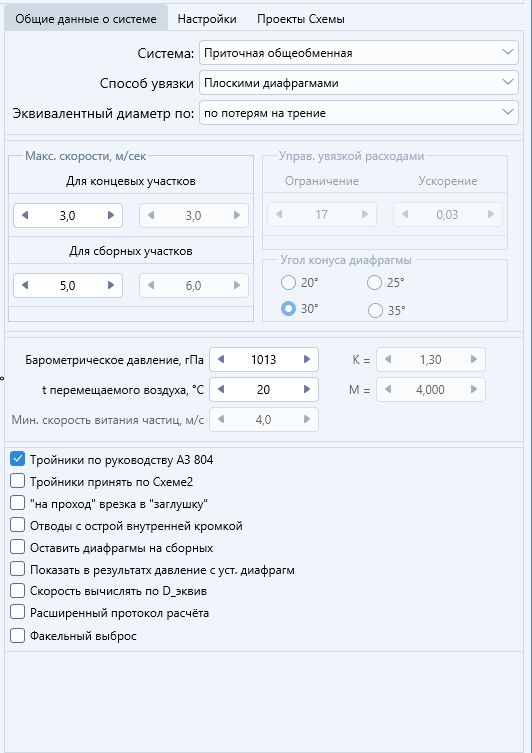

Настройки системы - основные параметры проекта производятся на вкладке "Общие данные о системе" в правом окне программы.

Тип системы:

Из выпадающего списка "Система" можно выбрать тип проектируемой вентиляционной системы:

•Вытяжная общеобменная

•Приточная общеобменная

•Аспирация, пневмотранспорт

•Коллектор аспирационный



Способ увязки системы:

Выпадающий список "Способ увязки" предлагает следующие варианты:

•Плоскими диафрагмами

•Конусными диафрагмами

•Расходом воздуха



Расчет эквивалентного диаметра:

Параметр "Эквивалентный Диаметр по" позволяет выбрать метод расчета:

•По потерям на трение

•P - Периметр (Идельчик)

•Эквивалентный по расходу диаметр шероховатых труб

•Эквивалентный по расходу диаметр гладких труб

•Диаметр, эквивалентный по площади поперечного сечения

•Трение при одинаковой длине равна

•Овальный воздуховод



Климатические параметры:

•Барометрическое давление, ГПа - указывается для региона эксплуатации системы

•t перемещаемого воздуха, °С - температура перемещаемого воздуха (смеси)



| Параметры для систем аспирации и пневмотранспорта: Следующие поля активны при выборе систем "Аспирация пневмотранспорт" или "Коллектор аспирационный":

•Мин. скор. витания частиц - минимальная скорость витания частиц

•М = - массовая концентрация смеси

•К = - опытный коэффициент


Особенности расчета вертикальных участков:

При массовой концентрации смеси (M) ≥ 0.2 необходимо указать минимальную скорость витания частиц для вертикальных участков. В этом случае:

•В графе "Длина" указывается общая длина расчётного участка

•В графе "Меньшая сторона (выс.) ММ." указывается длина вертикального участка в метрах



Настройки конструктивных элементов:

Тройники:

•Тройники принять по серии А3 804 - применение конструкций по серии А3 804 СантехНИИпроекта, иначе используются тройники по ВСН-353 86

•Тройники принять по Схеме2 - при отмеченном поле А3 804 выбор между Схема1 и Схема2 по ВСН-353 86

•"В заглушку" - применение тройников с "заглушкой" ствола на "проход" (врезка в заглушку)



Отводы:

•Отводы с острой внутренней кромкой - использование отводов с острой внутренней кромкой вместо стандартных



Настройки расчета и отображения:

Диафрагмы:

•Оставить диафрагмы на сборных - запрет смещения диафрагм со сборных участков на концевые

•Показать с установкой диафрагм - отображение результатов с давлениями после установки диафрагм, иначе показ без диафрагм



Расчет скоростей:

•Скорость вычислять по D_эквив - расчет скорости и динамического давления по эквивалентному диаметру для некруглых воздуховодов, иначе по живому сечению



Ограничения:

•Макс. скорости, м/сек - предельные скорости для концевых и сборных участков



| Важное примечание: Для прямоугольных воздуховодов скорость определяется по эквивалентному диаметру согласно требованиям норм, а не по площади живого сечения.



Управление увязкой расходами:

•Ограничение - максимальное число итераций при увязке расходом

•Ускорение - коэффициент интенсивности изменения расходов при увязке без диафрагм



Геометрия диафрагм:

• Угол конуса диафрагмы - задание угла конуса диафрагмы в градусах
