Достижение равенства давления в разветвлениях - тройники, крестовины. Увязка. |
Прокрутить Предыдущий Верхний Следующий Больше |
Согласно СНиП 2.04.05-91* изд 1998 года: 4.133. "Невязка" потерь давления по ветвям воздуховодов не должна превышать 10%.
Обеспечение расчётных расходов воздуха в системе достигается:
•Плоскими диафрагмами, - общеобменная вентиляция
•Конусными диафрагмами - аспирация и пневмотранспорт
•Расходом воздуха - аспирация и пневмотранспорт.

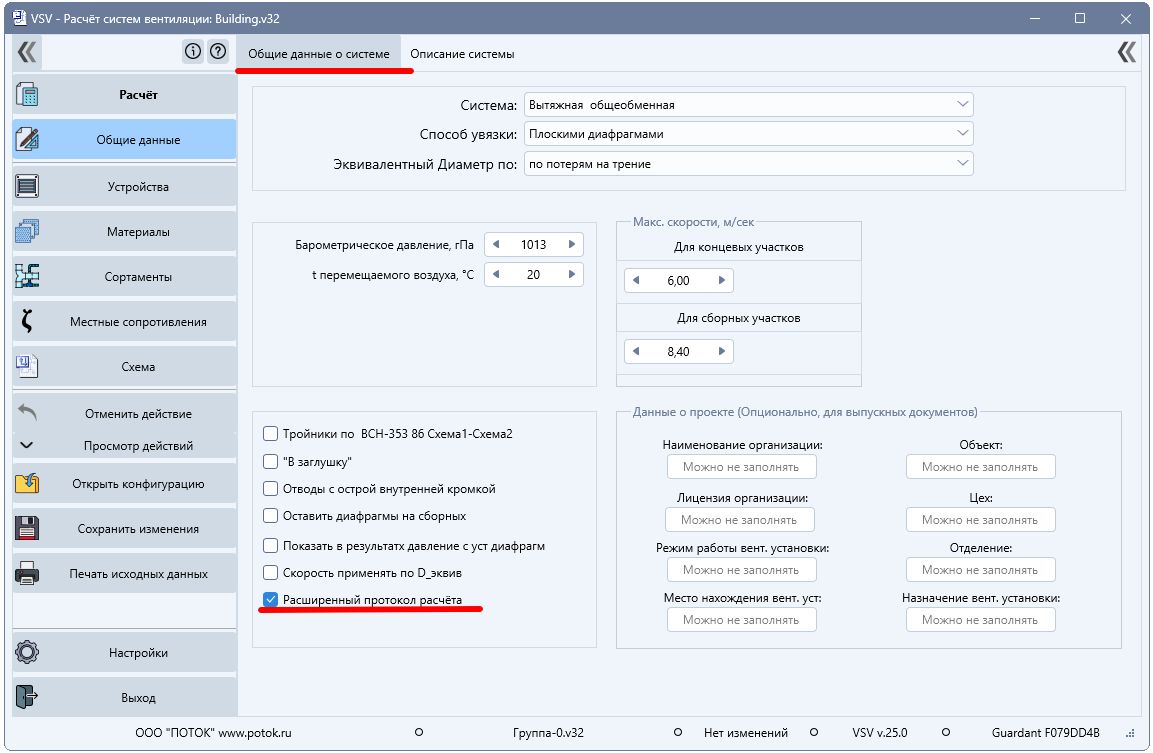

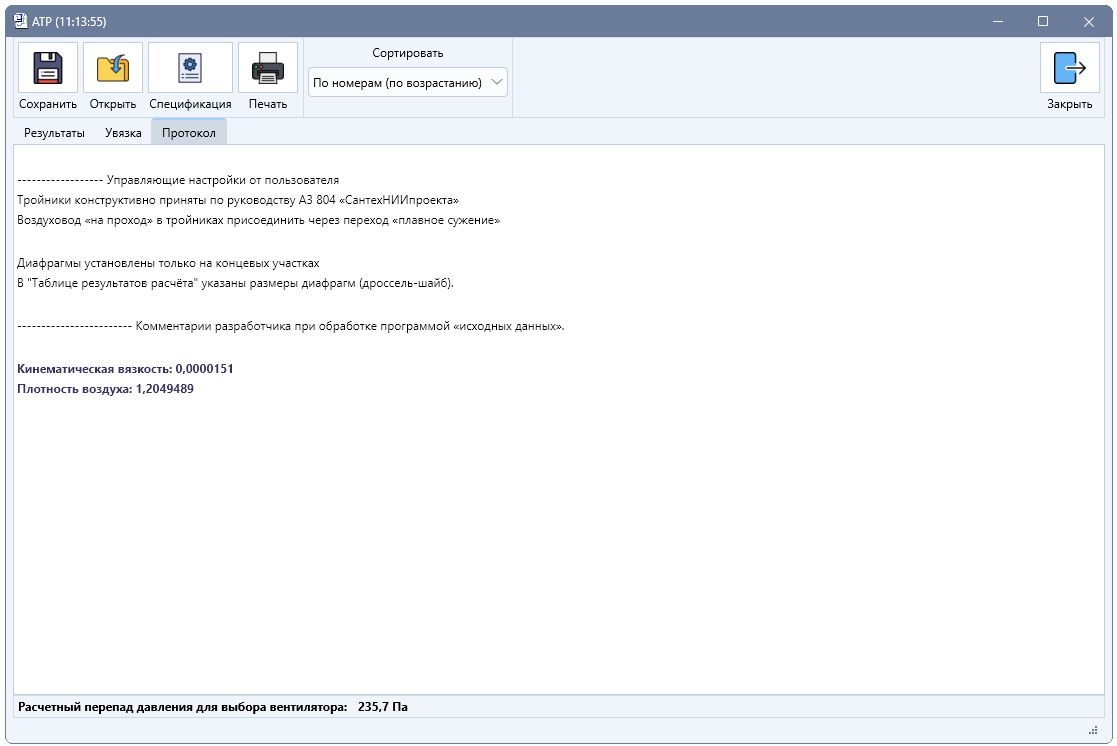

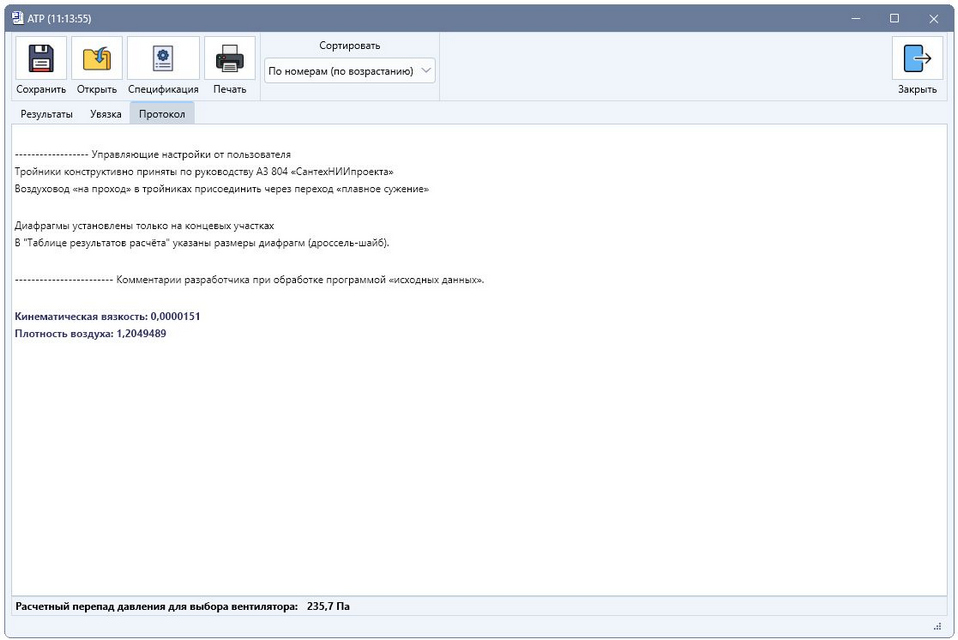

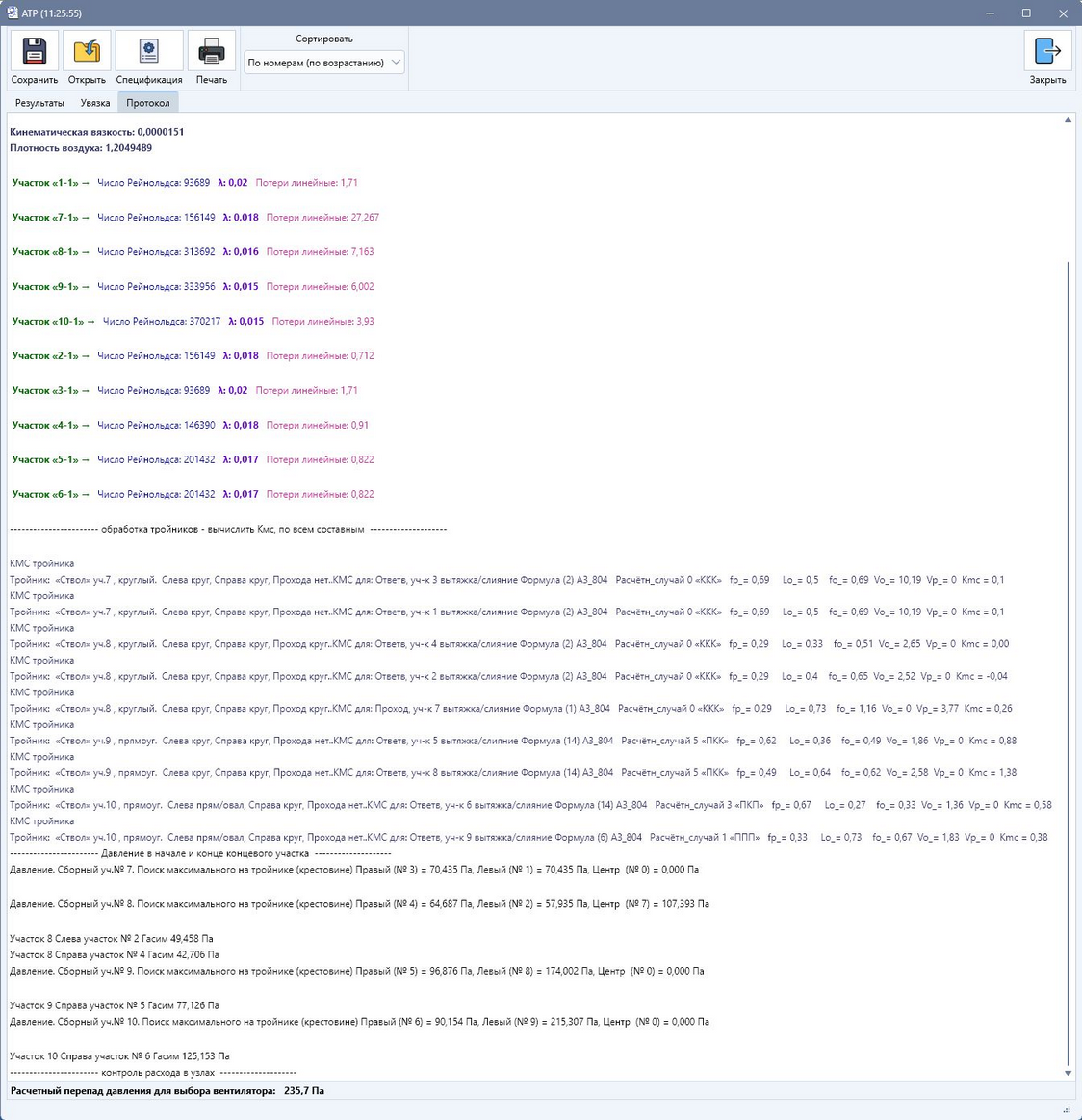

Дросселирующие диафрагмы программно могут быть установлены на прилегающих к тройнику или крестовине составных участках. По соображениям пользователя, на вкладке "Общие данные о системе" возможно предусмотреть программную расстановку дросселирующих диафрагм только на концевых участках.

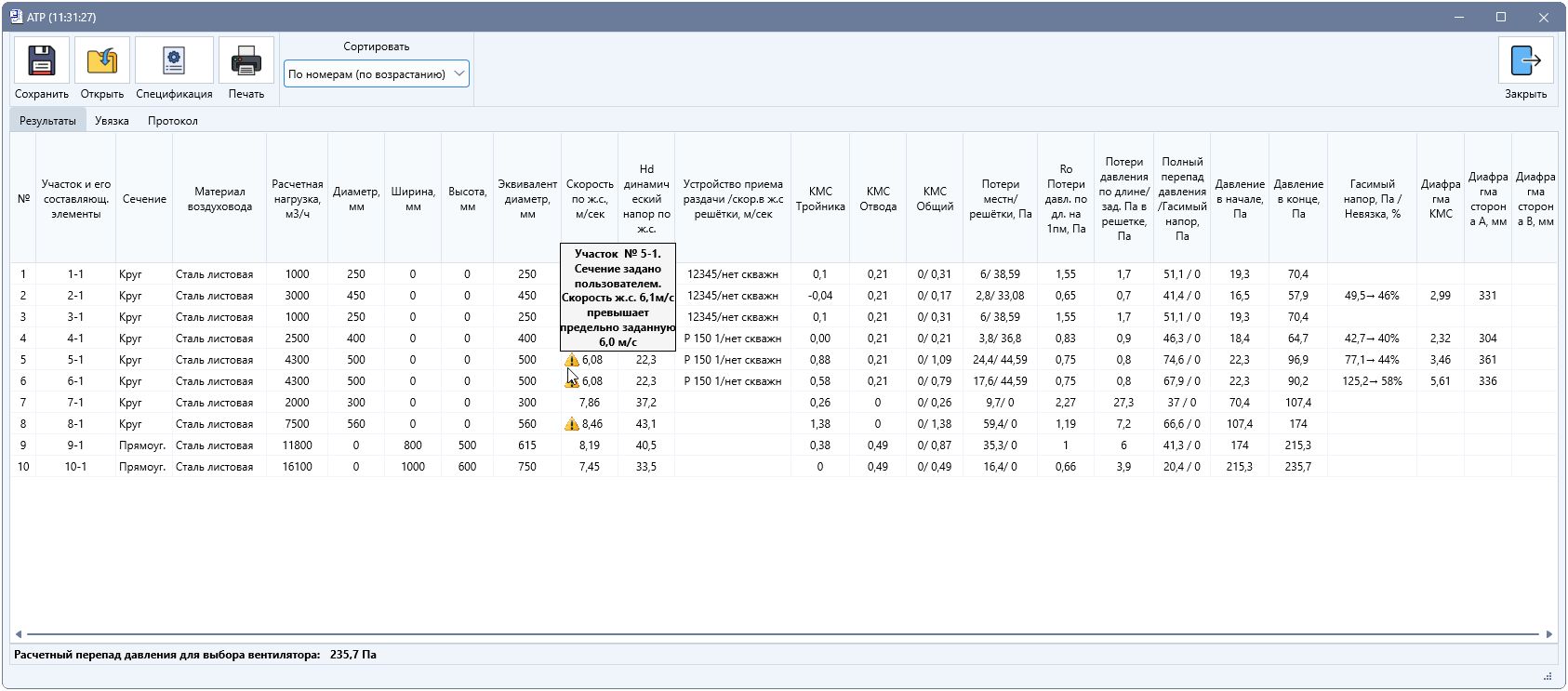

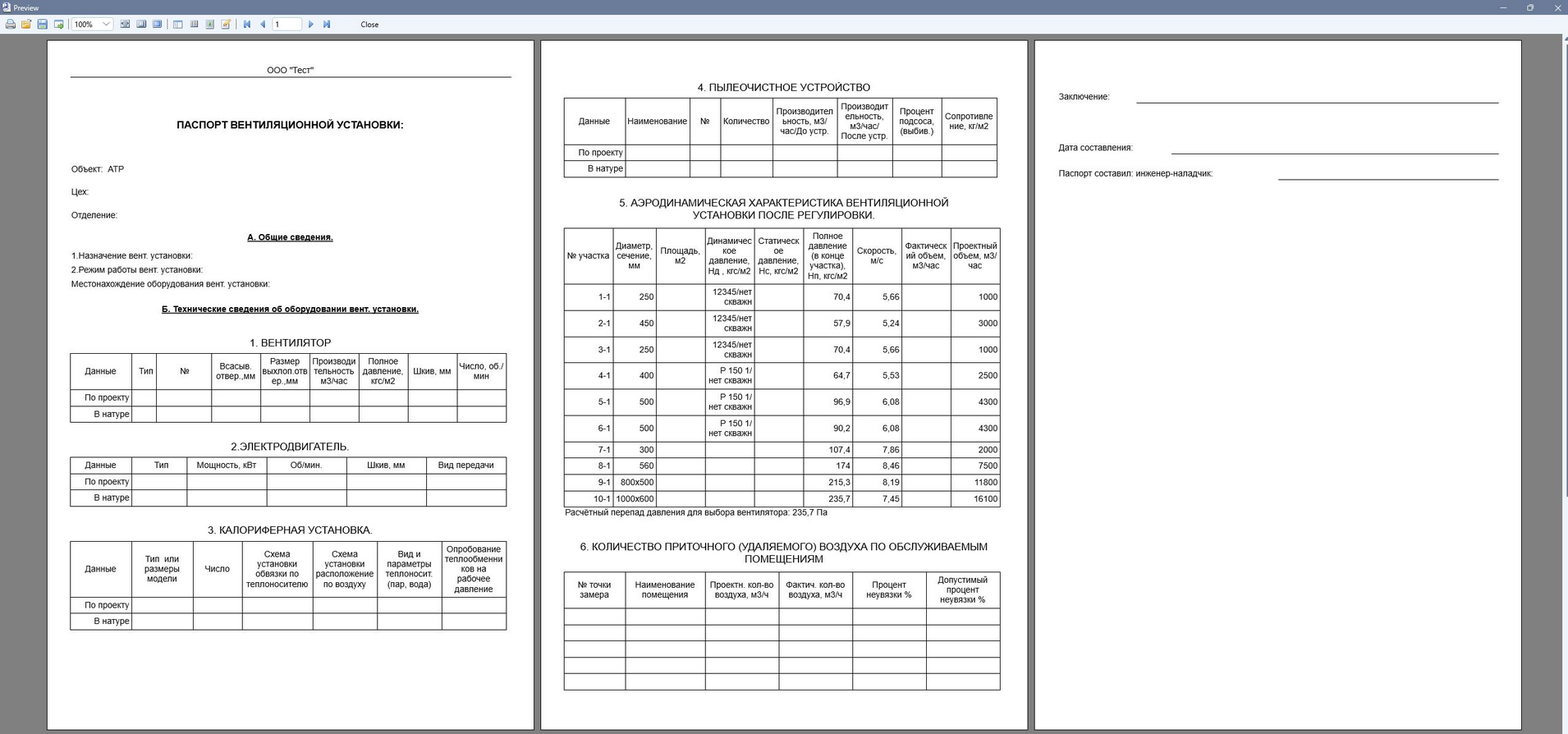

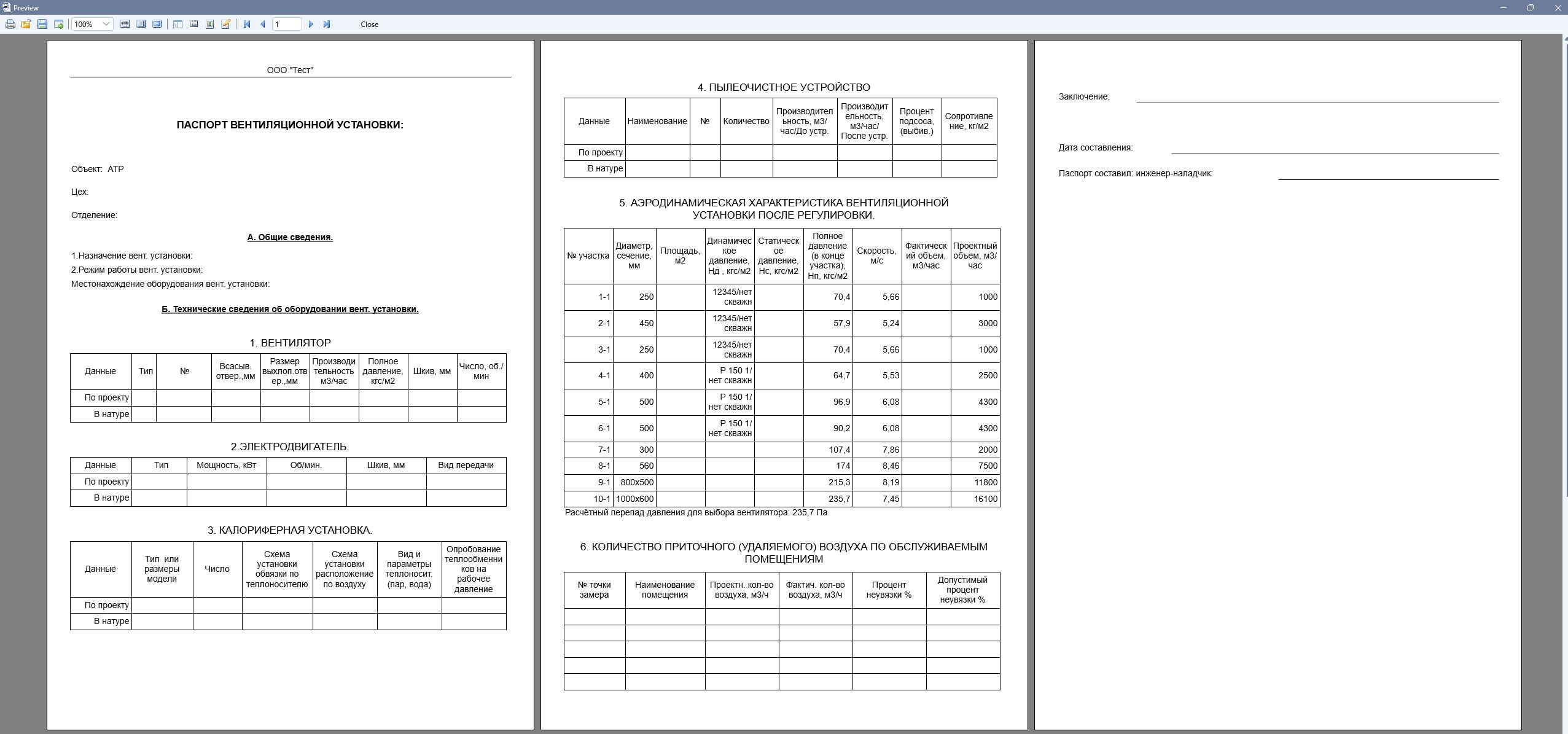

В результатах расчета есть возможность визуально оценить "увязку" системы по графику, для этого на форме результатов перейдите на закладку "Увязка" или посмотреть "эпюру давлений" по контурам через вентилятор и устройство приёма или раздачи воздуха.

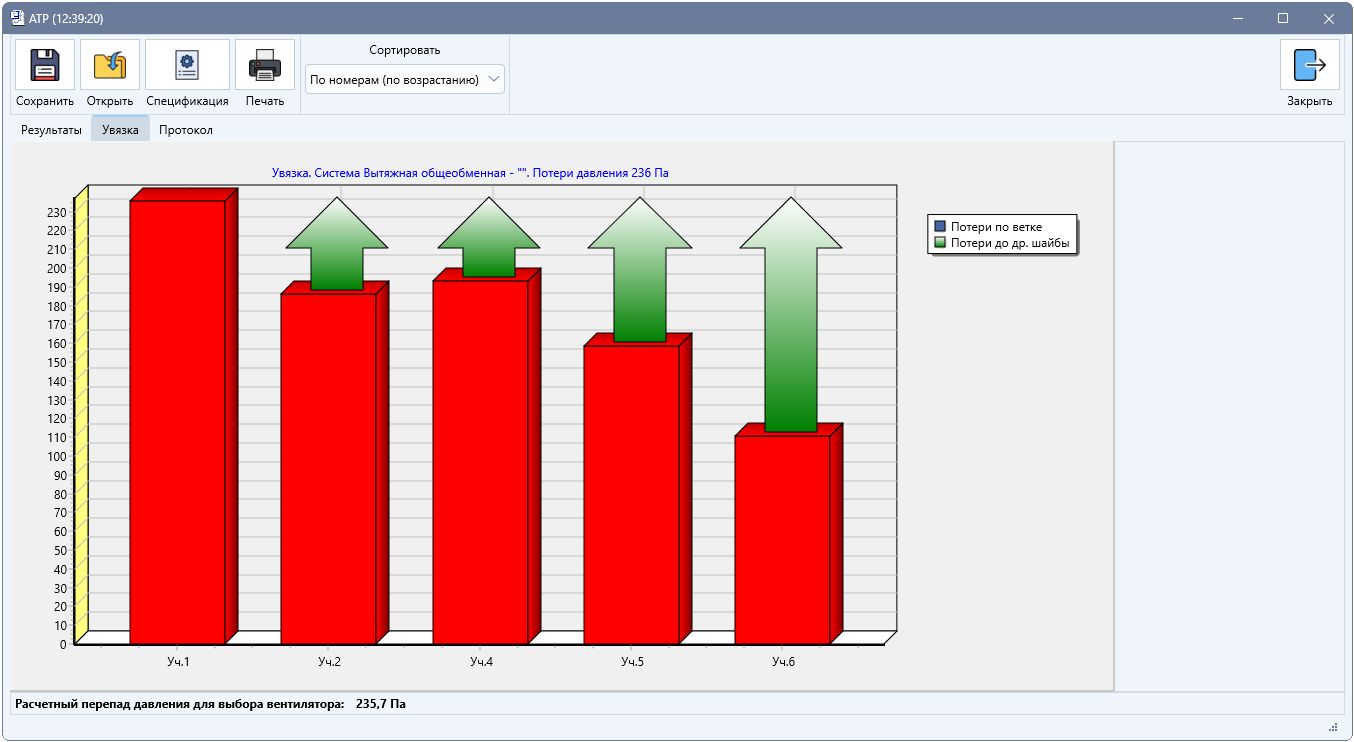

Пример графика увязки для Вытяжной системы
График увязки, вытяжная система
График показывает потери давления по каждому контуру через конкретное устройство «приёма-раздачи» воздуха. Как потери при движении воздуха по воздухопроводам плюс динамический напор на создание усилия забора/раздачи - «подпора» в случаи притока в помещения и «разрежение» - при заборе воздуха или «смеси» в системах аспирации, пневмотранспорта.
"Зеленым" цветом выделен "гасимый напор" - то давление, которое необходимо дополнительно в контуре искусственно создать для обеспечения расчётных расходов в приёмо-раздаточных устройствах системы.
Пример эпюры для Вытяжной системы
Эпюра давления вытяжной системы, все участки
На вышестоящем рисунке "График увязки, вытяжная система", показаны все концевым участки с анализом - необходимыми мероприятиями для увязки системы.
График эпюры отражает потери давления каждого участка (по пути следования) от концевого участка до вентилятора, позволяет более детально просмотреть на каком концевом и в каком его под участке происходят наибольшие потери (провести анализ). Сплошная вертикальная линия - разделение зон "разрежения и подпора".
График эпюры строится по всем типам системы, кроме "Пневмотранспорта ".
Пример графика увязки для Приточной системы
График увязки приточной системы вентиляции
Пример эпюры для Приточной системы
Эпюра давления приточной системы, все участки
В зависимости от типа системы (приточной, вытяжной) на графике отражается направление "потерь давления", график строится по всем концевым участкам, есть возможность рассмотреть потери давления на отдельно взятом концевом участке, см. рисунок ниже. Точка "0" это место установки вентилятора.
Эпюра давления приточной системы, один участок
Возможно посмотреть и проанализировать потери давления - "эпюру давлений" по конкретному контуру через выбранный концевой участок и на всех его "под участках", если "участок" составной - есть "под участки" из иного материала или иного сечения.
