VSV - Расчет систем вентиляции



Примерная последовательность действий при работе с программой VSV



1. Подготовка рабочего пространства:

•Выбрать существующую или создать новую рабочую папку в правом меню программы.

•В правом меню создать новую схему (нажав на кнопку с нужным типом сисетмы "Вытяжная", "Приточная", "Аспирация, пневмотранспорт", "Коллектор аспирационный")

•При наличии готовых решений возможно создание нового проекта на основе ранее подготовленной системы



2. Настройка базы устройств:

Создать набор приёмо-раздаточных устройств, включающий:

•Приточно-вытяжные решётки

•Насадки

•Зонты

•Другие воздухораспределительные устройства



(Подробная информация в разделе "Воздухоприемные и воздухораздаточные устройства")



3. Ввод исходных данных:

Заполнить расчётную информацию по проектируемым вентиляционным системам, включая:

•Параметры воздуховодов

•Характеристики устройств

•Расходы воздуха

•Конфигурацию системы



4. Выполнение расчётов:

•Запустить расчёт системы

•Проанализировать полученные результаты

•Проверить соответствие требованиям проекта



Данная последовательность обеспечивает методичный подход к проектированию вентиляционных систем от создания проекта до получения готового расчёта.

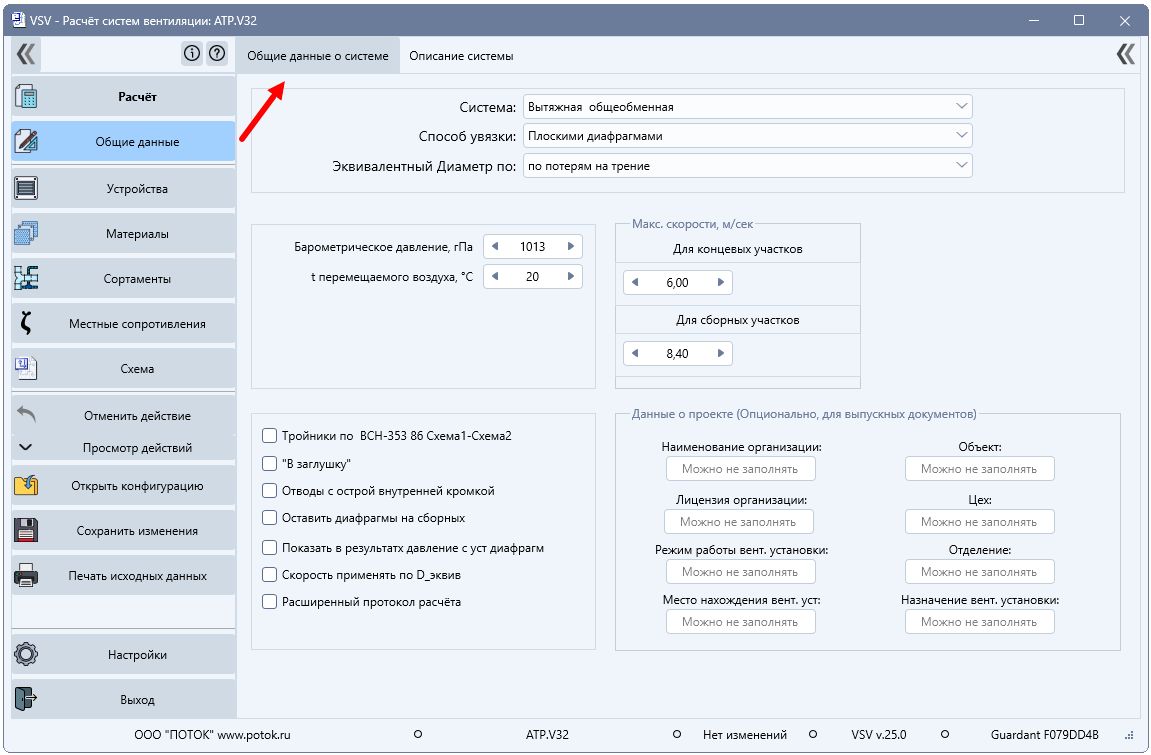

Вкладка "Общие данные о системе".


Настройки системы - основные параметры проекта

Тип системы:

Из выпадающего списка "Система" можно выбрать тип проектируемой вентиляционной системы:

•Вытяжная общеобменная

•Приточная общеобменная

•Аспирация, пневмотранспорт

•Коллектор аспирационный



Способ увязки системы:

Выпадающий список "Способ увязки" предлагает следующие варианты:

•Плоскими диафрагмами

•Конусными диафрагмами

•Расходом воздуха



Расчет эквивалентного диаметра:

Параметр "Эквивалентный Диаметр по" позволяет выбрать метод расчета:

•По потерям на трение

•P - Периметр (Идельчик)

•Эквивалентный по расходу диаметр шероховатых труб

•Эквивалентный по расходу диаметр гладких труб

•Диаметр, эквивалентный по площади поперечного сечения

•Трение при одинаковой длине равна

•Овальный воздуховод



Климатические параметры:

•Барометрическое давление, ГПа - указывается для региона эксплуатации системы

•t перемещаемого воздуха, °С - температура перемещаемого воздуха (смеси)





| Параметры для систем аспирации и пневмотранспорта: Следующие поля активны при выборе систем "Аспирация пневмотранспорт" или "Коллектор аспирационный":

•Мин. скор. витания частиц - минимальная скорость витания частиц

•М = - массовая концентрация смеси

•К = - опытный коэффициент


Особенности расчета вертикальных участков:

При массовой концентрации смеси (M) ≥ 0.2 необходимо указать минимальную скорость витания частиц для вертикальных участков. В этом случае:

•В графе "Длина" указывается общая длина расчётного участка

•В графе "Меньшая сторона (выс.) ММ." указывается длина вертикального участка в метрах



Настройки конструктивных элементов:

Тройники:

•Тройники принять по серии А3 804 - применение конструкций по серии А3 804 СантехНИИпроекта, иначе используются тройники по ВСН-353 86

•Тройники принять по Схеме2 - при отмеченном поле А3 804 выбор между Схема1 и Схема2 по ВСН-353 86

•"В заглушку" - применение тройников с "заглушкой" ствола на "проход" (врезка в заглушку)



Отводы:

•Отводы с острой внутренней кромкой - использование отводов с острой внутренней кромкой вместо стандартных



Настройки расчета и отображения:

Диафрагмы:

•Оставить диафрагмы на сборных - запрет смещения диафрагм со сборных участков на концевые

•Показать с установкой диафрагм - отображение результатов с давлениями после установки диафрагм, иначе показ без диафрагм



Расчет скоростей:

•Скорость вычислять по D_эквив - расчет скорости и динамического давления по эквивалентному диаметру для некруглых воздуховодов, иначе по живому сечению



Ограничения:

•Макс. скорости, м/сек - предельные скорости для концевых и сборных участков



| Важное примечание: Для прямоугольных воздуховодов скорость определяется по эквивалентному диаметру согласно требованиям норм, а не по площади живого сечения.



Управление увязкой расходами:

•Ограничение - максимальное число итераций при увязке расходом

•Ускорение - коэффициент интенсивности изменения расходов при увязке без диафрагм



Геометрия диафрагм:

• Угол конуса диафрагмы - задание угла конуса диафрагмы в градусах





Для дальнейшего заполнения данных необходимо перейти на вкладку - "Описание системы"



Структура системы и принципы нумерации участков

Определение участка:

Участком считается отрезок воздуховода вентиляционной сети, характеризующийся постоянным расходом воздуха, неизменным сечением и одинаковым материалом стенок воздуховода.

Традиционно участок определяется как часть системы "от тройника до тройника".



Типы участков:

•Концевые участки - отрезки воздуховодов от конца ветки до первого сопряжения с другим участком.

•Сборные участки - отрезки воздуховодов, соединяющие концевые и другие сборные участки от сопряжения до сопряжения.



Нумерация:

Концевые и сборные участки нумеруются в произвольном порядке, что обеспечивает гибкость при описании системы.



Деление участков на подучастки:

Участки воздуховодов могут быть разбиты на несколько расчётных подучастков и описаны в таблицах под одним номером для выделения:

•Вертикальных подучастков

•Подучастков с различными диапазонами скоростей и материалов

•Подучастков с заданными сечениями

•Подучастков с различными углами поворота



Критически важный порядок записи:

Порядок записи частей участка в таблицы должен быть строго соблюден: от конца участка к сборному.

Последней записывается часть участка, примыкающая к тройнику сборного участка или к вентилятору.

Нарушение этого порядка приведет к неверному расчету сопротивления тройника.



Особенности расчета диафрагм:

•Сопротивление диафрагмы определяется относительно скорости в первой записываемой части расчётного участка

•Диафрагма устанавливается в пределах первой части расчётного участка (до второй части)



Организация данных:

•Все концевые участки описываются в таблице концевых участков

•Сборные участки описываются в таблице сборных участков



Данная система организации обеспечивает точность расчетов и правильное определение характеристик сопротивления элементов системы.

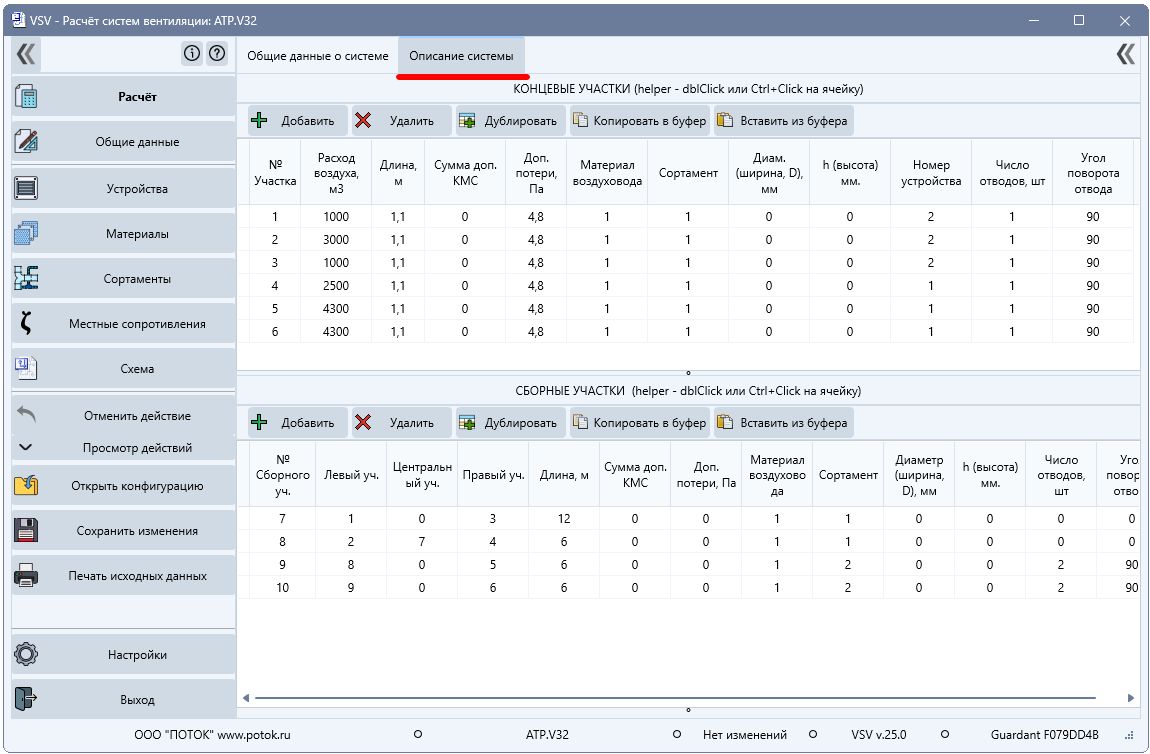

Пример заполнения данных системы

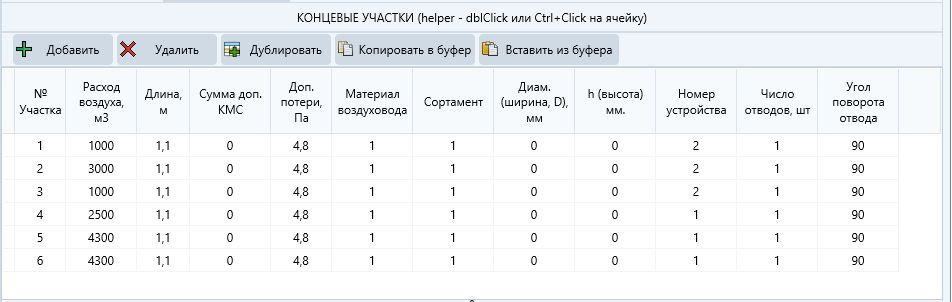

Таблица "КОНЦЕВЫЕ УЧАСТКИ":

Содержит 6 концевых участков с следующими характеристиками:

Участки 1-6:

Расход воздуха: варьируется от 1000 до 4800 м³/ч

Длина: все участки имеют длину 1,1 м

Сумма доп. КМС: 0 для всех участков

Доп. потери: 4,8 Па для всех участков

Материал воздуховода: 1 для всех участков

Сортамент: 1 для всех участков

Диаметр: 0 (определяется расчетом)

Высота: 0 для всех участков

Номер устройства: 2 для участков 1-3, и 1 для участков 4-6

Число отводов: 1 для всех участков

Угол поворота отвода: 90° для всех участков

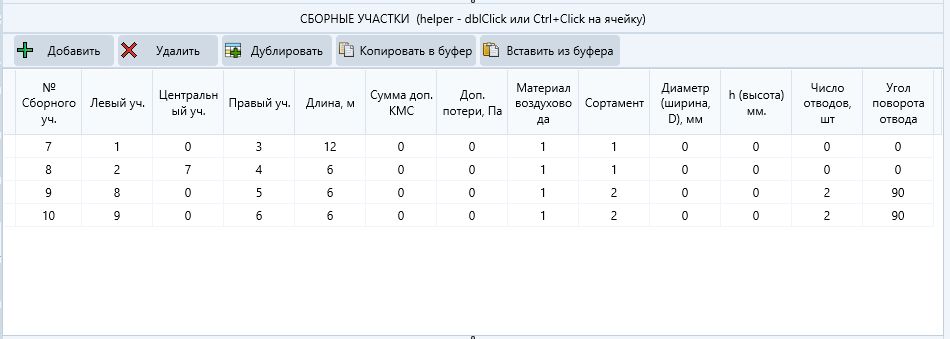

Таблица "СБОРНЫЕ УЧАСТКИ":

Содержит 4 сборных участка (№7-10) с топологической структурой:



Участок 7: соединяет концевой участок 1 с правым участком 3, длина 12 м

Участок 8: соединяет левый участок 2 и правый участок 4, длина 6 м

Участок 9: соединяет левый участок 8 и правый участок 5, длина 6 м, имеет 2 отвода по 90°

Участок 10: соединяет левый участок 9 и правый участок 6, длина 6 м, имеет 2 отвода по 90°



Все сборные участки имеют нулевые дополнительные потери и КМС, материал и сортамент равны 1, диаметры определяются расчетом.



Если необходимо учесть значения отводов (доводчиков или других устройств) в "не стандартных" случаях с любыми воздуховодами следует использовать графу "Дополнительные потери Па" либо графу "Сумма КМС".



Данная структура описывает разветвленную вентиляционную сеть с последовательным объединением потоков от концевых участков через систему сборных участков.



Правила заполнения данных участков

Размещение воздухораздаточных устройств:

Воздухоприемные и воздухораздаточные устройства устанавливаются только на первом подучастке. Для всех последующих подучастков необходимо выбирать из списка строку "0. Нет".



Порядок описания сборных участков:

Описание сборных участков производится строго от концевых к вентилятору. Нельзя записывать в таблицу сборный участок, если его составляющие (не концевые) элементы еще не внесены в таблицу.



Материалы воздуховодов:

Графа заполняется из выпадающего списка материалов, который можно корректировать. Данные хранятся отдельно от исходных данных системы (файл MaterialVSV.xml) и доступны для использования в других системах проекта.

Толщина материала выбирается из таблицы сортаментов.



Сортаменты и размеры:

Графы "Сортамент", "Диаметр", "h (высота)" заполняются из выпадающего списка доступных сортаментов (S0, S1, S2, S3 и т.д.) и конкретных диаметров. Значение "0" означает автоматический подбор диаметров расчетом.



Пользовательские сортаменты:

Возможно создание собственных сортаментов, включая смешанные (например, S7), где часть участков выполняется из круглых воздуховодов (для прохода в подшивных потолках), а часть - из прямоугольных.



Особенности систем аспирации:

•Для систем аспирации и пневмотранспорта при массовой концентрации смеси M ≥ 0.2: Указывается минимальная скорость витания частиц для вертикальных участков

•Длина вертикальной (подъемной) части записывается в графу "h(высота)" для обеспечения подъема транспортируемой среды



При M < 0.2 запись длины вертикальной части в графу "h(высота)" не требуется - содержимое игнорируется программой.



Учет в спецификации:

В спецификации учитывается только длина расчетного участка из графы "Длина".



Устройства и фитинги:

Номер устройства - ссылка на таблицу воздухораздаточных устройств (файл Ustr.xml)

Число отводов - количество отводов с одинаковым углом поворота

Угол поворота отвода - по умолчанию 90° (при значении 0 и наличии отводов)



Автоматический расчет:

КМС тройников и отводов определяется программой автоматически по формулам.



Специальные случаи: При использовании гибких воздуховодов с отводами типа DEC INTERNACIONAL значения КМС берутся из графиков производителя, умножаются на число отводов и записываются в графу "Сумма доп. КМС".

В этом случае число отводов не указывается.



Дополнительные правила заполнения для специальных систем

1. Системы аспирации:

В системах аспирации длины участков, транспортирующих "чистый" воздух, записываются со знаком "минус" (-). Это позволяет программе правильно учитывать характер транспортируемой среды при расчетах.



2. Системы пневмотранспорта:

Для учета потерь давления при подъеме транспортируемого материала на высоту при массовой концентрации транспортируемой среды M ≥ 0.2 кг/кг:

•Высота подъема "h" записывается в графе "h(высота)" в метрах

•Это обеспечивает корректный расчет дополнительных потерь на преодоление гравитационных сил при вертикальном транспорте материала



3. Коллекторные системы:

Для коллекторных систем в таблицу "Сборные участки" заносятся:

•Участки отбора воздуха

•Участки транспортировки материалов

•Графы 2, 3, 4 ("Левый уч.", "Центральный уч.", "Правый уч.") обнуляются



Составные участки:

Участок может быть составным - состоять из нескольких подучастков, описанных под одним номером. Это позволяет детально описать сложные участки с различными характеристиками на разных отрезках.



Данные правила обеспечивают корректное моделирование специфических особенностей систем аспирации, пневмотранспорта и коллекторных систем, где характер транспортируемой среды и направление потоков имеют принципиальное значение для точности расчетов.
