В процессе расчета при незаданном диаметре (или ширине, высоте) для участка программа автоматически выбирает типоразмер из указанного сортамента.

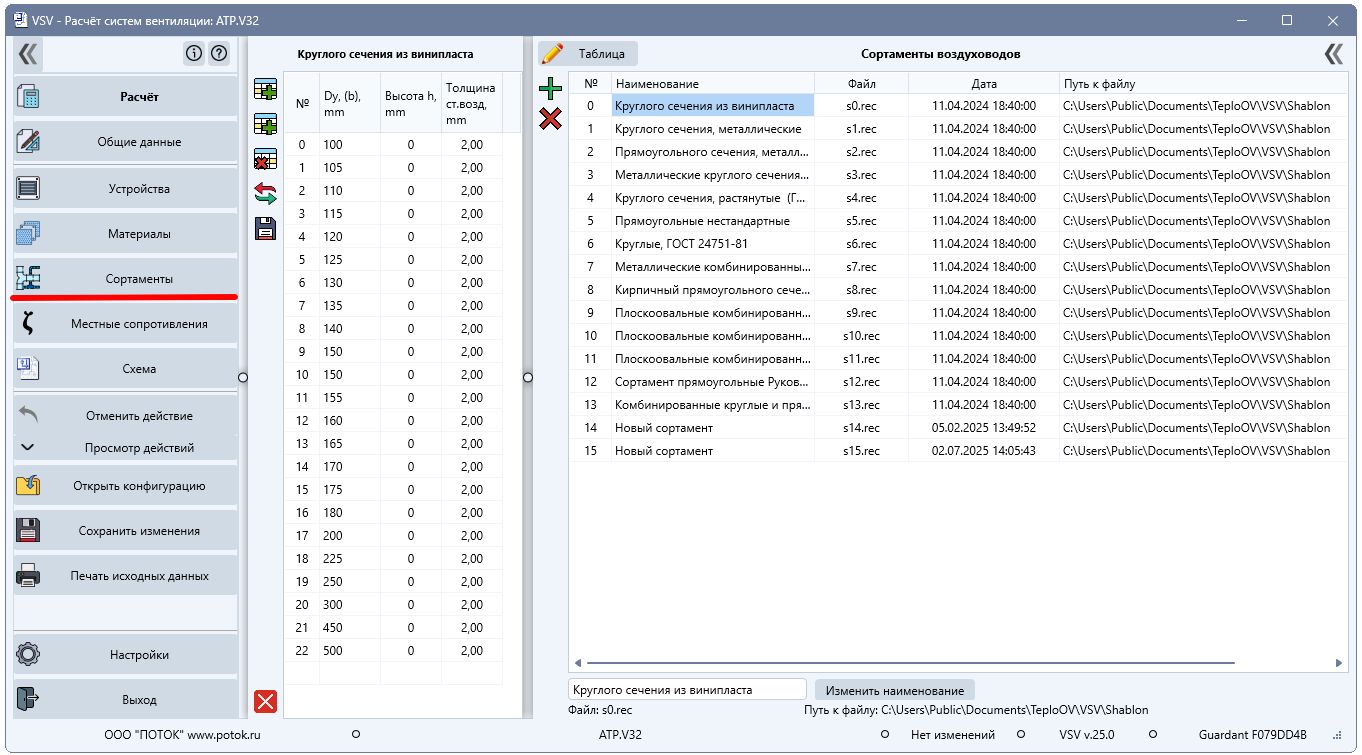

Для редактирования наборов сортаментов воздуховодов:

Откройте вкладку "Сортамент" в левом меню программы.



Возможности редактирования сортамента:

Создание нового набора нормалей воздуховодов

Изменение существующего набора (добавление, удаление, редактирование элементов)



| ВАЖНО: После внесения изменений в набор нормалей обязательно выполните сортировку для правильного упорядочивания элементов внутри сортамента.



Сортаменты воздуховодов

Сортаменты воздуховодов

Установка сортамента при описании системы

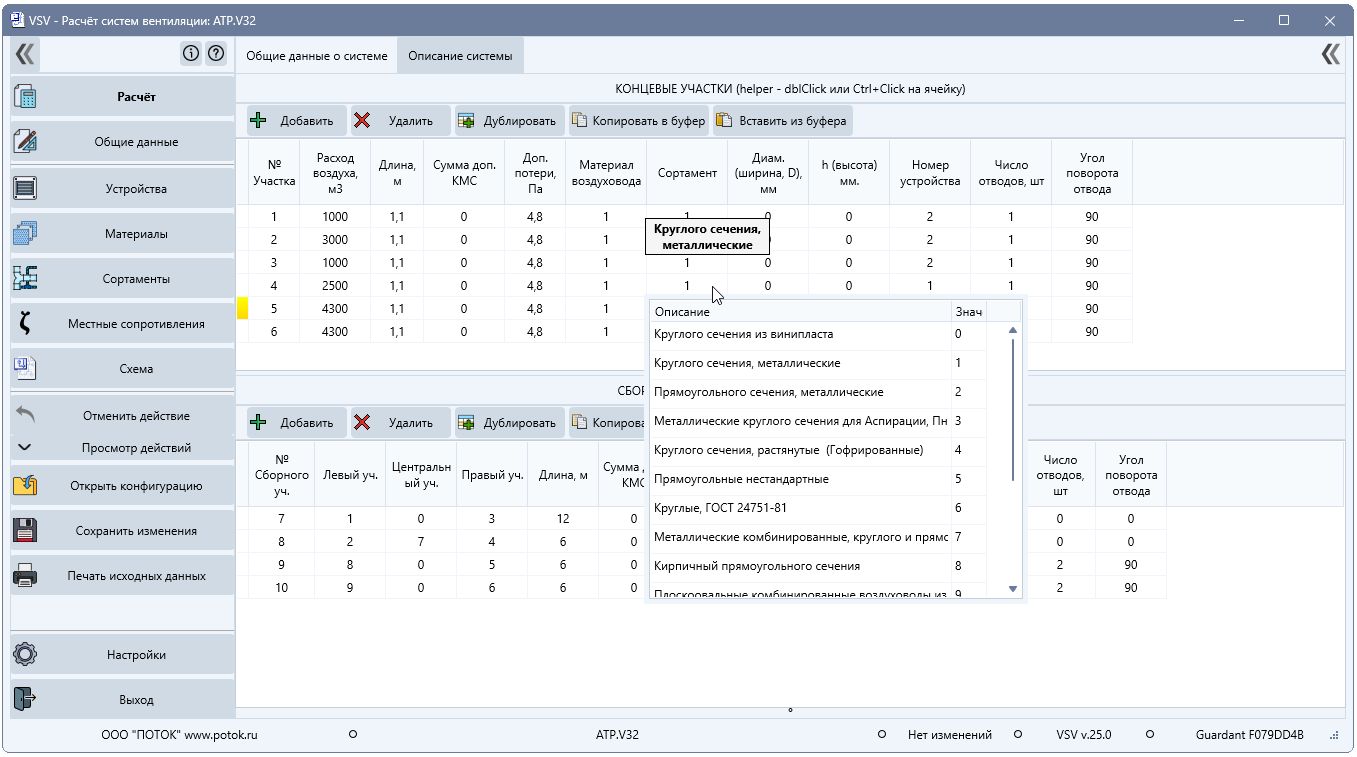

При описании вентиляционной системы программа предоставляет два способа указания сортамента:

1.Ручной ввод: Пользователь может непосредственно ввести в ячейку известное значение (код) конкретного сортамента.

2.Выбор из панели устройств: Для вызова панели выбора устройств сортамента следующие способы:

Двойной щелчок по ячейке

Ctrl + щелчок мышкой по ячейке



Описание системы

Описание системы





Рекомендации по выбору сортаментов



Системы общеобменной вентиляции



Воздуховоды круглого сечения

Рекомендуемые наружные диаметры: 100, 125, 160, 200, 250, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800 и 2000 мм.



Особенности применения:

Сеть воздуховодов должна компоноваться из унифицированных деталей (прямые участки, отводы, переходы и заглушки) и узлов ответвлений из унифицированных деталей

Для прямых участков рекомендуется длина 2500, 3000, 4000, 5000 и 6000 мм

По конструктивным и технологическим условиям допускается изменение длины прямого участка



Воздуховоды прямоугольного сечения

Рекомендуемые размеры наружных сечений (мм):



100×150, 150×150, 150×250, 150×300

250×250, 250×300, 250×400, 250×500

400×400, 400×500, 400×600, 400×800

500×500, 500×600, 500×800, 500×1000

600×600, 600×800, 600×1000, 600×1250

800×800, 800×1000, 800×1250, 800×1500

1000×1000, 1000×1250, 1000×1600, 1000×2000

1250×1250, 1250×1600, 1250×2000, 1600×1600, 1600×2000



Особенности применения:

Сеть воздуховодов должна компоноваться из унифицированных деталей (прямые участки, отводы и переходы заглушек) и узлов ответвлений из унифицированных деталей

Для прямых участков рекомендуется длина 2500 мм

По конструктивным и технологическим условиям допускается изменение длины прямого участка



| Примечание: Все гидравлические таблицы для прямоугольных воздуховодов и овальных составлены по формулам для эквивалентного круглого сечения.



--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Стандартные размеры поперечного сечения металлических воздуховодов

Согласно ГОСТ 24751-81 "Воздуховоды. Требования к толщине металла"

Поперечное сечение металлических воздуховодов рекомендуется принимать следующих размеров:

Диаметры (мм):

50, 56, 63, 71, 90, 100, 112, 125, 140, 160, 180,

200, 224, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710,

800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000, 2240, 2500, 2800,

3150, 3350, 3550, 4000, 4500, 5000, 5600, 6300, 7100, 8000, 9000, 10000

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



Требования к толщине стенок

Важные ограничения:

1.Соотношение сторон прямоугольных сечений не должно превышать 6:3

2. Размеры воздуховодов следует уточнять по данным заводов-изготовителей



Толщина листовой стали для воздуховодов при температуре перемещаемого воздуха не выше 80°C:

Для круглых воздуховодов:

до 200 мм включительно — 0,5 мм

от 250 до 450 мм — 0,6 мм

от 500 до 800 мм — 0,7 мм

от 900 до 1250 мм — 1,0 мм

от 1400 до 1600 мм — 1,2 мм

от 1800 до 2000 мм — 1,4 мм



Для прямоугольных воздуховодов с большей стороной:

до 250 мм включительно — 0,5 мм

от 300 до 1000 мм — 0,7 мм

от 1250 до 2000 мм — 0,9 мм



Дополнительные требования:

Для прямоугольных воздуховодов с одной стороной свыше 2000 мм и воздуховодов сечением 2000×2000 мм толщину стали следует обосновывать расчетом

Для размеров воздуховодов, определяемых по условиям прочности, толщина стали принимается по расчету

Для воздуховодов с температурой перемещаемого воздуха более 80°C или с механическими примесями либо абразивной пылью толщину стали следует обосновывать расчетом



Системы аспирации и пневмотранспорта.



Металлические воздуховоды круглого сечения

Нормаль распространяется на прямые участки и фасонные части металлических воздуховодов круглого сечения, предназначенных для систем аспирации и пневмотранспорта.



Состав сети воздуховодов:

Сеть воздуховодов должна компоноваться из следующих элементов:

Прямые участки

Отводы

Полуотводы

Тройники

Крестовины

Переходы

Утки



Стандартные диаметры воздуховодов (мм): 100, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



Гибкие гофрированные воздуховоды

Стандартные диаметры (мм):

065, 076, 082, 090, 102, 108, 112, 120, 127, 133, 140, 152, 160, 180, 203, 229, 254, 280, 305, 315, 356, 380, 406, 457, 508, 559, 580, 610, 635, 710



Особенности применения:

Воздуховоды поставляются в сжатом состоянии Рабочая длина определяется после растяжения

Применяются для подключения оборудования и в местах, где требуется гибкость соединений



ПлоскоОвальные воздуховоды.



vsv_sortament_oval

Таблица пересчета плоскоовальных воздуховодов








Большая

сторона

малая ось

Внутренний диаметр круглого воздуховода

130

150

200

250

300

350

400

450

500

315

430

420

-

-

-

-

-

-

-

355

500

480

455

-

-

-

-

-

-

400

575

555

525

495

465

-

-

-

-

450

660

630

605

575

545

520

-

-

-

500

-

710

685

655

625

595

570

-

-

560

-

805

780

750

720

690

665

635

-

630

-

915

890

860

830

805

775

745

715

710

-

1045

1015

985

960

930

900

870

840

800

-

1185

1160

1130

1100

1070

1045

1015

985

900

-

1345

1315

1290

1260

1230

1200

1170

1145

1000

-

1500

1475

1445

1415

1390

1360

1330

1300

1120

-

1690

1665

1635

1605

1580

1550

1520

1490
