VSV - Расчет систем вентиляции

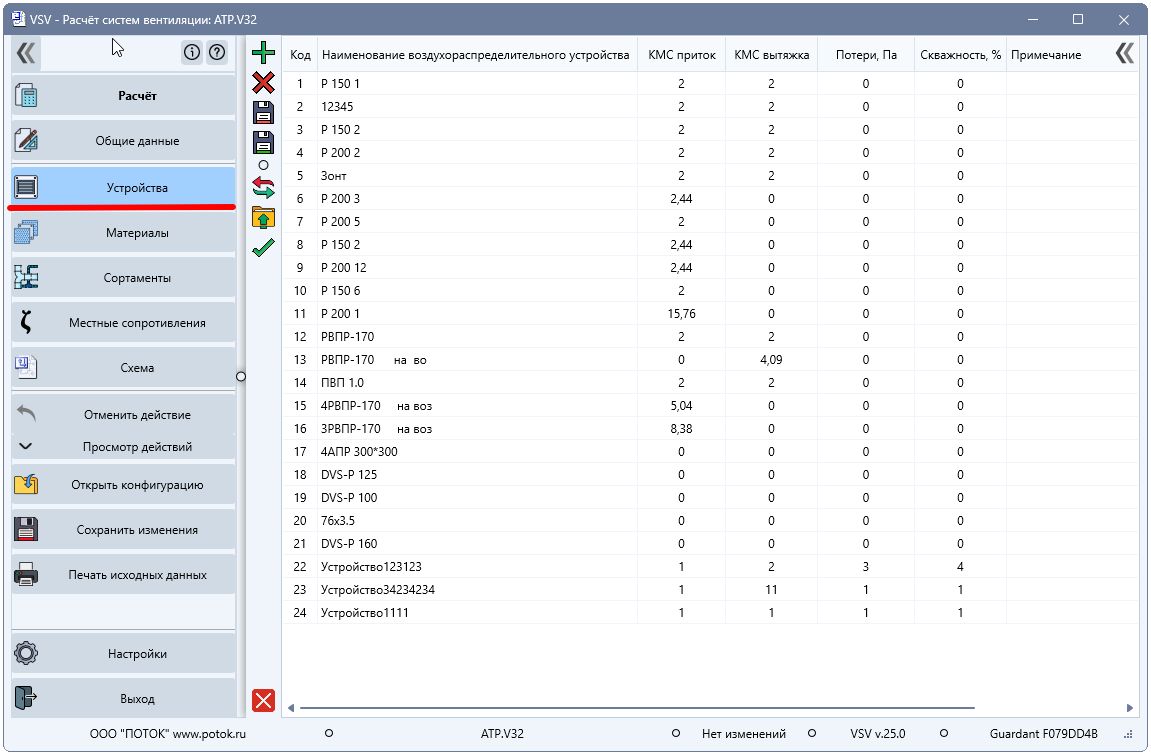

Принцип работы с базой данных устройств:

Таблица содержит характеристики воздухоприёмных и воздухораздаточных устройств, которые используются при проектировании вентиляционных систем.

Принципы расчета сопротивления:

КМС (Коэффициент местного сопротивления): В таблице указываются необходимые значения КМС для каждого устройства.

Расчет сопротивления зависит от заданных параметров устройства.

Учет площади живого сечения:

•При указанной площади живого сечения сопротивление относится к скорости в живом сечении устройства

•При отсутствии данных о живом сечении сопротивление относится к скорости в сечении воздуховода

Приоритет расчета: Если для устройства указано значение потерь непосредственно в Па, то программа использует именно это значение, игнорируя КМС.

Это позволяет задавать точные потери давления для специфических устройств, где КМС может быть неприменим или неточен.

Система шаблонов и локальных файлов:

При создании нового проекта характеристики устройств автоматически загружаются из файла-шаблона, поставляемого с программой (расположение: Мои Документы\Teploov\VSV\Base\Ustr.xml).

После редактирования и сохранения все данные сохраняются в папку конкретного проекта, что обеспечивает накопление необходимого набора устройств для последующих проектов в этой папке.

Структура данных:

В текущей версии программы используется ссылочный метод организации данных - в описании участков системы применяются ссылки на номера устройств из таблицы, что обеспечивает целостность и согласованность проекта.

Функция "Сохранить как базовую версию":

Форма предоставляет возможность сохранения изменённых данных как пользовательского шаблона. При создании новой папки проекта будет загружаться уже не стандартный, а модифицированный пользователем шаблон.

Система локальных и глобальных файлов:

Программа работает с двумя уровнями хранения данных:

•Локальные файлы проекта: DeviceVSV.xml, MaterialVSV.xml, файлы сортаментов воздуховодов (s0.rec и др.)

•Глобальные шаблоны: хранятся в папке Shablon

Алгоритм загрузки данных:

1.Первоначальный поиск файлов в папке проекта

2.При отсутствии локальных файлов - загрузка из шаблона

3.Локальные версии могут значительно отличаться от базового шаблона

Опции сохранения: При редактировании списков доступны варианты сохранения:

Локальное сохранение (в папку проекта)

Сохранение в шаблон (для использования в новых проектах)

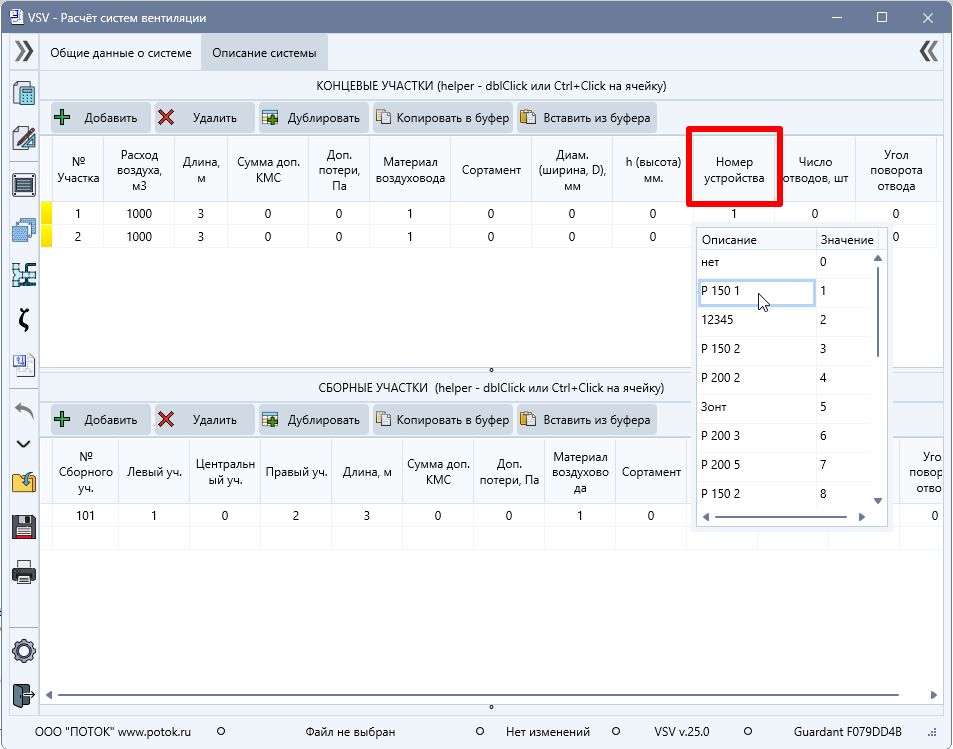

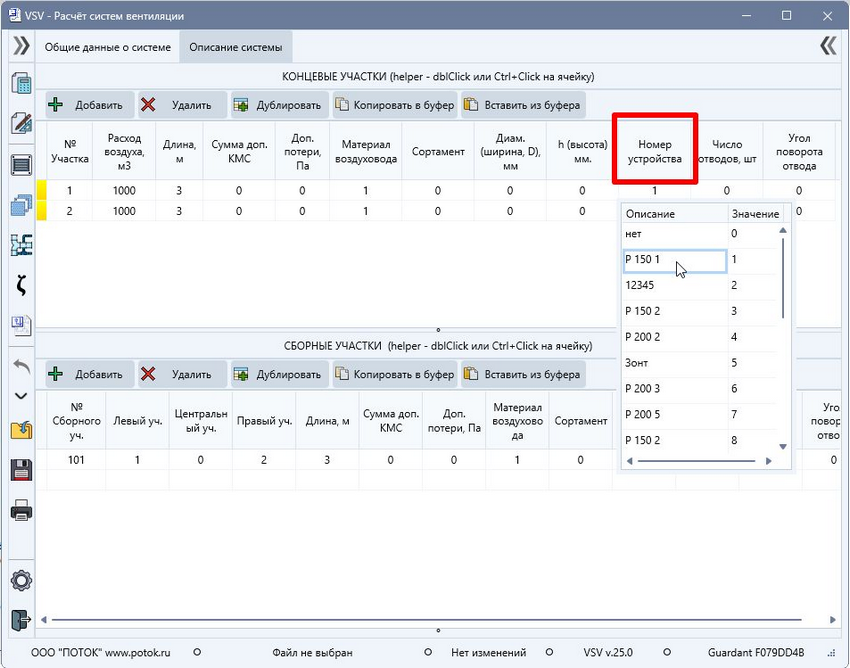

Ввод устройств воздухораспределения при описании системы

При описании вентиляционной системы программа предоставляет два способа указания устройств воздухораспределения:

1.Ручной ввод: Пользователь может непосредственно ввести в ячейку известное значение (код) конкретного устройства воздухораспределения.

2.Выбор из панели устройств: Для вызова панели выбора устройств доступны следующие способы:

•Двойной щелчок по ячейке

•Ctrl + щелчок мышкой по ячейке

При вызове панели открывается интерфейс с полным списком доступных устройств из таблицы, что позволяет:

•Просматривать все доступные устройства

•Выбирать нужное устройство из списка

•Избежать ошибок при вводе наименований

•Ускорить процесс заполнения схемы системы

Такой подход обеспечивает гибкость работы - опытные пользователи могут быстро вводить известные коды устройств вручную, а при необходимости уточнения характеристик или выбора из доступного ассортимента использовать панель выбора.
