Визуальная индикация:
Корректно описанные участки:
•Строки с правильно заданной геометрией имеют обычное оформление (светлый фон)
•Отсутствуют предупреждающие значки
Участки с ошибками:
•Другой фон строки - указывает на критическую ошибку в описании участка
•Красный значок "!" слева от номера участка - предупреждение о проблеме
•Всплывающие подсказки - при наведении курсора отображается описание ошибки
Типы ошибок:
Модуль выявляет следующие проблемы:
Ссылки на несуществующие участки в графах "Левый уч.", "Центральный уч.", "Правый уч."
Нарушения топологии системы
Пропущенные участки в описании
Пример диагностики:

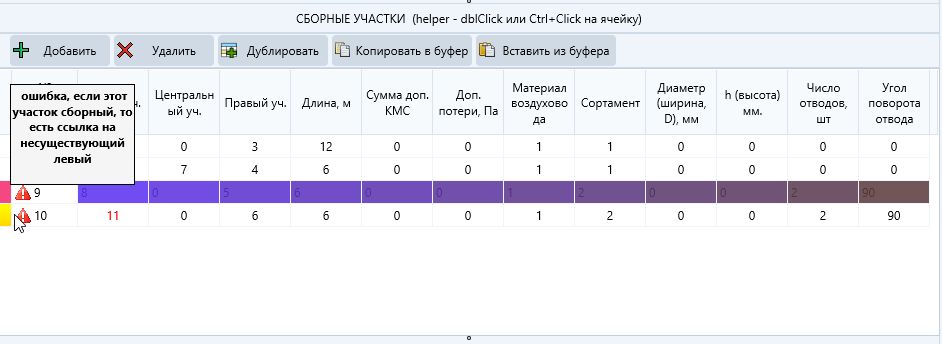

На изображении видно, что участок 9 выделен красным цветом с сообщением: "ошибка, если этот участок сборный, то есть ссылка на несуществующий левый". Это означает, что в графе "Левый уч." указан номер участка, который не существует в системе или не описан в таблицах.
Принцип работы:
Участки, не изменившие оформление, не будут доступны для расчета до устранения ошибок. Необходимо проверить и исправить некорректные данные перед выполнением расчета системы
.
